原创特种作业人员电工的管理规范及现场临时用电的安全管理PPT

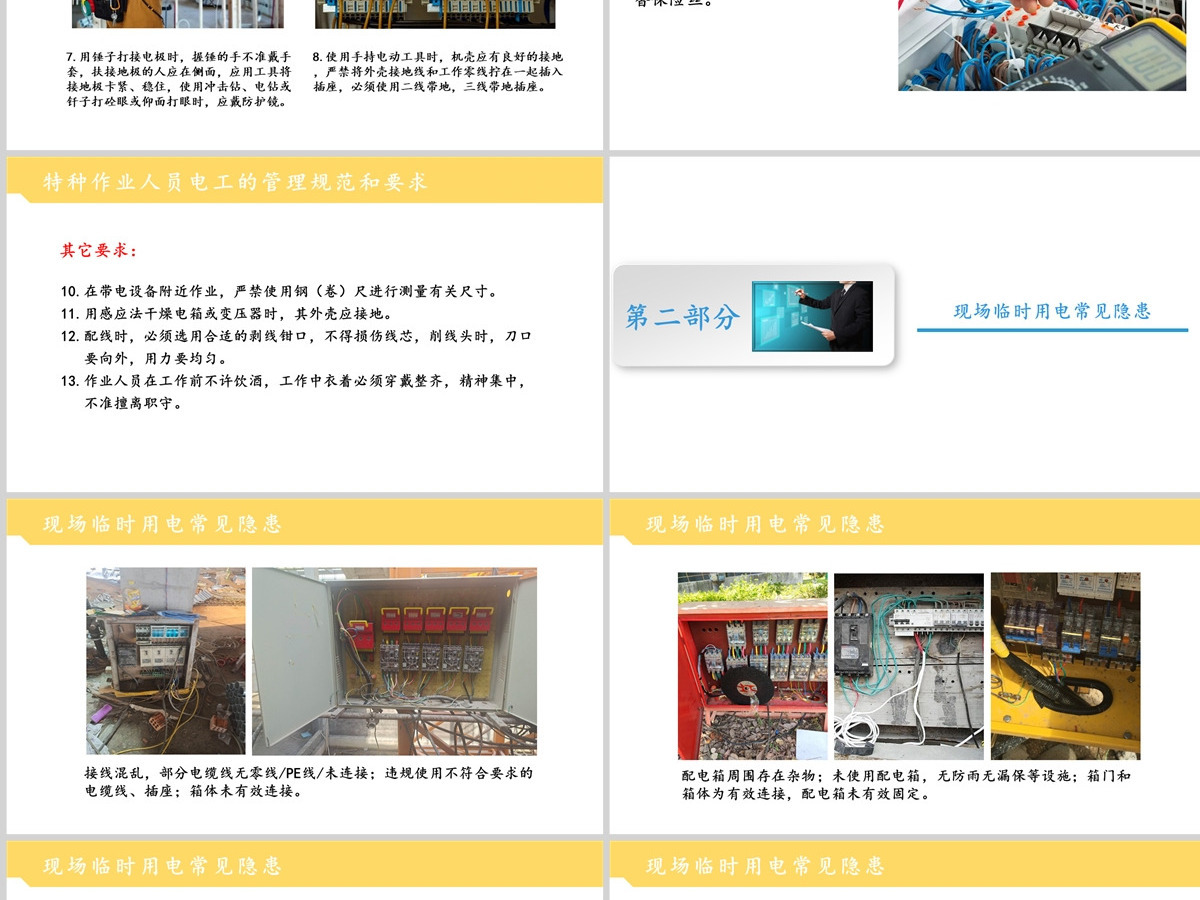

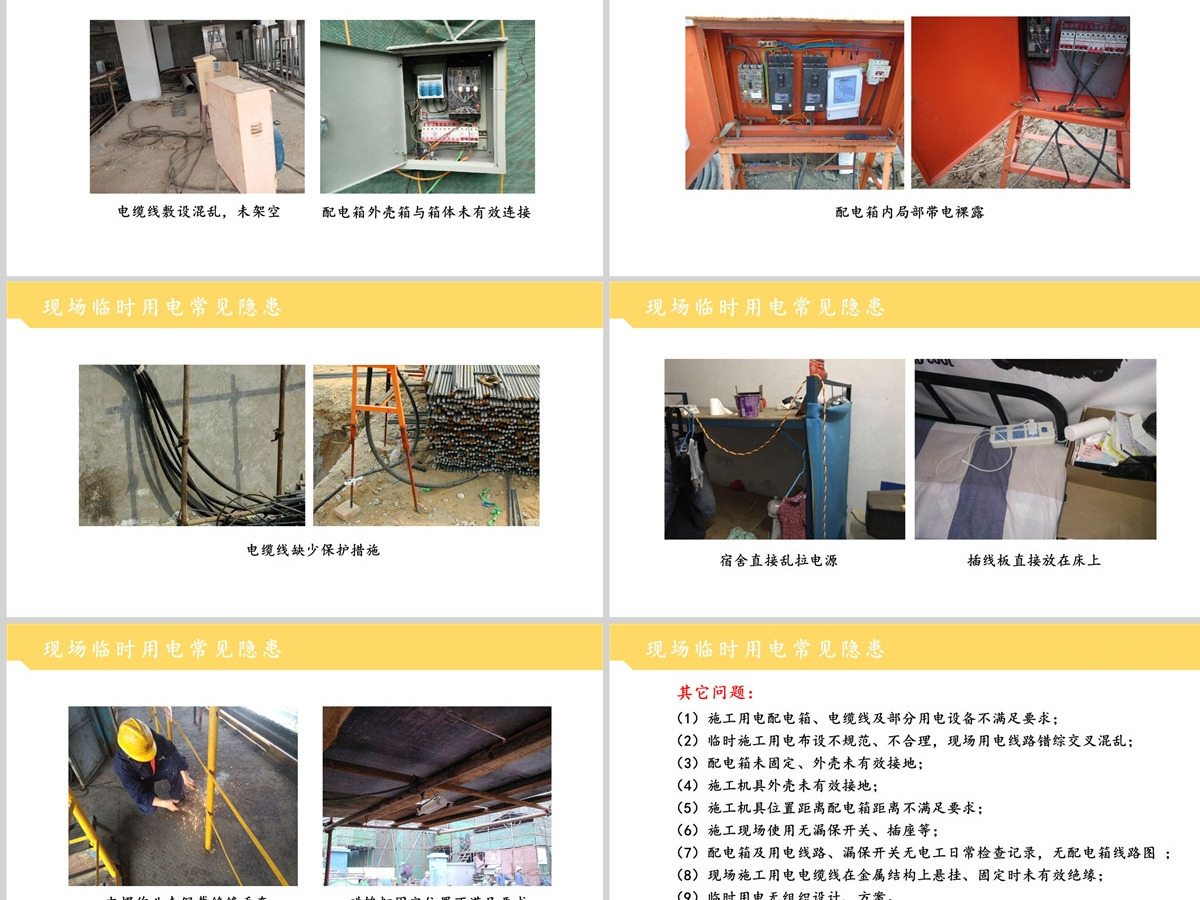

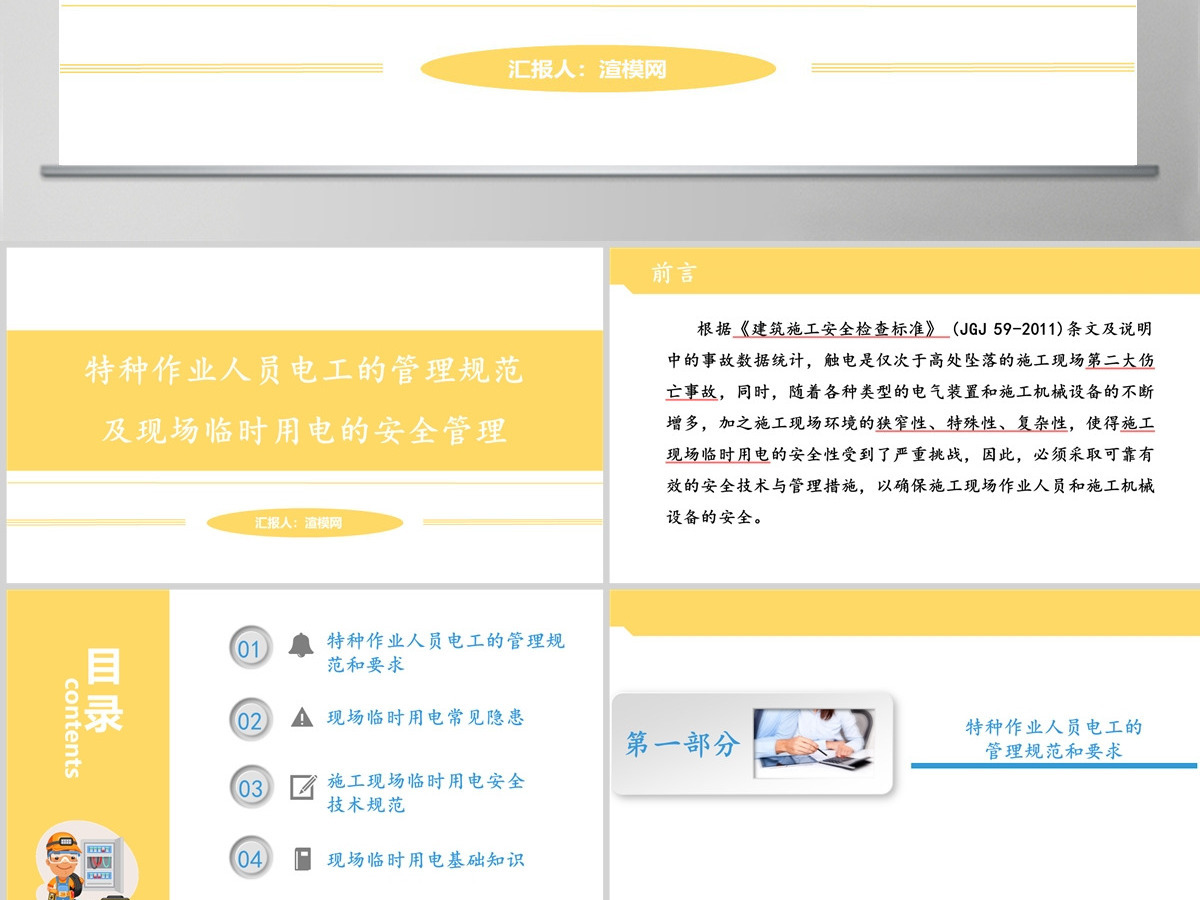

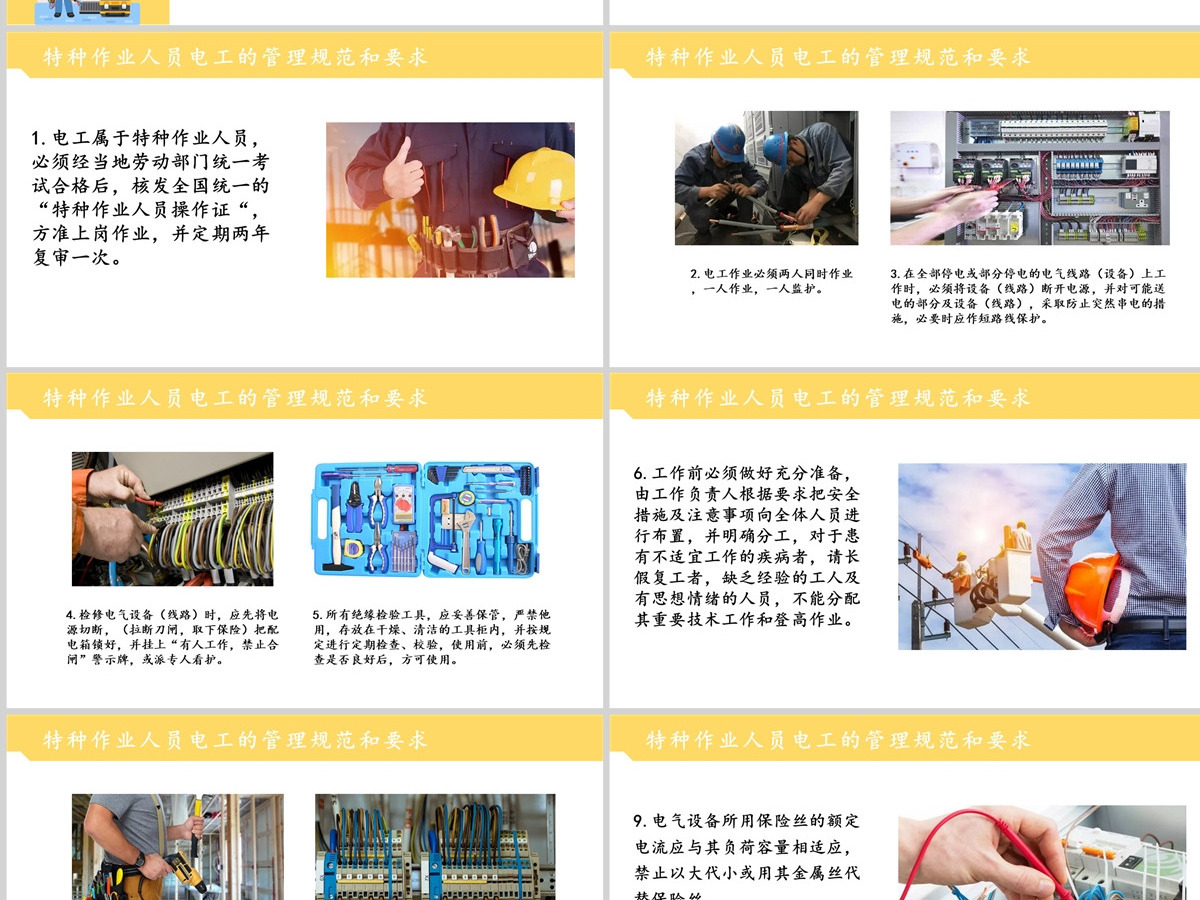

汇报人：渲模网特种作业人员电工的管理规范及现场临时用电的安全管理前言根据《建筑施工安全检查标准》 (JGJ 59-2011)条文及说明中的事故数据统计，触电是仅次于高处坠落的施工现场第二大伤亡事故，同时，随着各种类型的电气装置和施工机械设备的不断增多，加之施工现场环境的狭窄性、特殊性、复杂性，使得施工现场临时用电的安全性受到了严重挑战，因此，必须采取可靠有效的安全技术与管理措施，以确保施工现场作业人员和施工机械设备的安全。目录contents03施工现场临时用电安全技术规范02现场临时用电常见隐患04现场临时用电基础知识01特种作业人员电工的管理规范和要求第一部分特种作业人员电工的管理规范和要求特种作业人员电工的管理规范和要求1.电工属于特种作业人员，必须经当地劳动部门统一考试合格后，核发全国统一的“特种作业人员操作证“，方准上岗作业，并定期两年复审一次。 2.电工作业必须两人同时作业，一人作业，一人监护。3.在全部停电或部分停电的电气线路（设备）上工作时，必须将设备（线路）断开电源，并对可能送电的部分及设备（线路），采取防止突然串电的措施，必要时应作短路线保护。特种作业人员电工的管理规范和要求 4.检修电气设备（线路）时，应先将电源切断，（拉断刀闸，取下保险）把配电箱锁好，并挂上“有人工作，禁止合闸”警示牌，或派专人看护。5.所有绝缘检验工具，应妥善保管，严禁他用，存放在干燥、清洁的工具柜内，并按规定进行定期检查、校验，使用前，必须先检查是否良好后，方可使用。特种作业人员电工的管理规范和要求 6.工作前必须做好充分准备，由工作负责人根据要求把安全措施及注意事项向全体人员进行布置，并明确分工，对于患有不适宜工作的疾病者，请长假复工者，缺乏经验的工人及有思想情绪的人员，不能分配其重要技术工作和登高作业。特种作业人员电工的管理规范和要求 7.用锤子打接电极时，握锤的手不准戴手套，扶接地极的人应在侧面，应用工具将接地极卡紧、稳住，使用冲击钻、电钻或钎子打砼眼或仰面打眼时，应戴防护镜。8.使用手持电动工具时，机壳应有良好的接地，严禁将外壳接地线和工作零线拧在一起插入插座，必须使用二线带地，三线带地插座。特种作业人员电工的管理规范和要求 9.电气设备所用保险丝的额定电流应与其负荷容量相适应，禁止以大代小或用其金属丝代替保险丝。特种作业人员电工的管理规范和要求其它要求：10.在带电设备附近作业，严禁使用钢（卷）尺进行测量有关尺寸。11.用感应法干燥电箱或变压器时，其外壳应接地。12.配线时，必须选用合适的剥线钳口，不得损伤线芯，削线头时，刀口要向外，用力要均匀。13.作业人员在工作前不许饮酒，工作中衣着必须穿戴整齐，精神集中，不准擅离职守。特种作业人员电工的管理规范和要求第二部分现场临时用电常见隐患现场临时用电常见隐患接线混乱，部分电缆线无零线/PE线/未连接；违规使用不符合要求的电缆线、插座；箱体未有效连接。现场临时用电常见隐患配电箱周围存在杂物；未使用配电箱，无防雨无漏保等设施；箱门和箱体为有效连接，配电箱未有效固定。现场临时用电常见隐患电缆线敷设混乱，未架空配电箱外壳箱与箱体未有效连接配电箱内局部带电裸露现场临时用电常见隐患现场临时用电常见隐患电缆线缺少保护措施现场临时用电常见隐患宿舍直接乱拉电源插线板直接放在床上现场临时用电常见隐患电焊作业未佩戴绝缘手套碘钨灯固定位置不满足要求现场临时用电常见隐患其它问题：（1）施工用电配电箱、电缆线及部分用电设备不满足要求；（2）临时施工用电布设不规范、不合理，现场用电线路错综交叉混乱；（3）配电箱未固定、外壳未有效接地；（4）施工机具外壳未有效接地；（5）施工机具位置距离配电箱距离不满足要求；（6）施工现场使用无漏保开关、插座等；（7）配电箱及用电线路、漏保开关无电工日常检查记录，无配电箱线路图；（8）现场施工用电电缆线在金属结构上悬挂、固定时未有效绝缘；（9）临时用电无组织设计、方案。（10）人员行为违章。第三部分施工现场临时用电安全技术规范施工现场临时用电安全技术规范1、临时用电管理强制性条款（1）临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。（2）临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。施工现场临时用电安全技术规范2、安全技术档案施工现场临时用电必须建立安全技术档案，并应包括下列内容：（1）用电组织设计的全部资料；（2）修改用电组织设计的资料；（3）用电技术交底资料；（4）用电工程检查验收表；（5）电气设备的试、检验凭单和调试记录；（6）接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表；（7）定期检(复)查表；（8）电工安装、巡检、维修。施工现场临时用电安全技术规范3、外电线路的保护（1）在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。（2）在建工程(含脚手架)的周边与外电架空线路的边线之间的最小安全操作距离应符合下表规定。施工现场临时用电安全技术规范3、外电线路的保护（3）施工规场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0.5m。（4）起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合下表规定施工现场临时用电安全技术规范4、接地与防雷（1）在施工现场专用变压器的供电的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。（2）当施工现场与外电线共用一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。施工现场临时用电安全技术规范4、接地与防雷（1）PE 线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。（2）TN 系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。（3）在 TN 系统中，保护零线每气处重复接地装置的接地电阻值不应大于10Ω。（4）在工作接地电阻值允许达到 10gA 的电力系统中，所有重复接地的等效电阻值不应大于10Ω。（5）做防雷接地机械上的电气设备，所连接的 PE 线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。施工现场临时用电安全技术规范5、配电室及自备电源（1）配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。（2）配电柜或配电：线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作 ”停电标志牌占停送电必须由专人负责。（3）发电机组电源必须与外电线路电源连锁，严禁并列运行。施工现场临时用电安全技术规范6、配电线路（架空与电缆）架空线路的要求：（1）架空线必须采用绝缘导线。（2）架空线必须架设在专用电杆上，严禁架设在树木、脚手架及其他设施上。施工现场临时用电安全技术规范6、配电线路（架空与电缆）电缆线路的要求：（1）电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。（2）五芯电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作 N 线；绿／黄双色芯线必须用作 PE 线，严禁混用。（3）室内非埋地明敷主干线距地面高度不得小于 2．5m。施工现场临时用电安全技术规范7、照明供电（1）一般场所宜选用额定电压为 220V 的照明器。（2）室外220V 灯具距地面不得低于 3m，室内 220V 灯具距地面不得低于 2.5m 。普通灯具与易燃物距离不宜小于 300mm；聚光灯、碘钨灯等高热灯具与易燃物距离不宜小于 500mm，且不得直接照射易燃物。达不到规定安全距离时，应采取隔热措施。（3）碘钨灯及钠、铊、铟等金属卤化物灯具的安装高度宜在 3m 以上，灯线应固定在接线柱上，不得靠近灯具表面。（4）对夜间影响飞机或车辆通行的在建工程及机械设备，必须设置醒目的红色信号灯，其电源应设在施工现场总电源开关的前侧，并应设置外电线路停止供电时的应急自备电源。施工现场临时用电安全技术规范7、照明供电使用行灯应符合下列要求：（1）电源电压不大于 36V；（2）灯体与手柄应坚固、绝缘良好并耐热耐潮湿；（3）灯头与灯体结合牢固，灯头无开关；（4）灯泡外部有金属保护网；（5）金属网、反光罩、悬吊挂钩固定在灯具的绝缘部位上。第四部分现场临时用电基础知识现场临时用电基础知识施工用电现场采用TN-S接零保护系统1、TN-S接零保护系统现场临时用电基础知识2、三级配电方式施工临时用电执行三级配电方式要求：（1）分配电箱和开关箱距离不得超过30m（2）开关箱和用电设备距离不得超过3m 现场临时用电基础知识3、两级漏电保护（1）开关箱中漏电保护器的额定漏电动作电流≤30mA,额定漏电动作时间 ≤0.1s，使用于特殊场所的漏电保护器额定漏电动作电流≤15mA,额定漏电动作时间≤0.1s。（2）总配电箱中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.s。现场临时用电基础知识4、配电箱要求配电箱的材质和安置要求：（1）配电箱、开关箱采用铁板制作，铁板的厚度不小于1.2mm。（2）固定式配电箱、开关箱的下底与地面的垂直应大于1.3m，小于1.5m；移动式配电箱、开关箱的下底与地面的垂直距离宜大于0.6m、小于1.5m。（3）分配电箱与开关箱的距离应不超过30m。开关箱与其控制的固定式用电设备的水平距离不超过3m。（4）配电箱、开关箱有防雨、防尘设施，有门锁。现场临时用电基础知识4、配电箱要求配电箱日常管理要求（1）配电箱、开关箱应由名称、用途、分路标记及系统接线图（2）配电箱、开关箱箱门应设置两层，第二层应配锁，并由持证专职电工负责。（3）配电箱、开关箱应定期检查、维修，检查，维修人员必须是持证的专业电工，并应做检查、维修工作记录。（4）对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标识牌，严禁带电作业。（5）配电箱、开关箱送停电顺序为；送电顺序为；总配电箱→分配电箱→开关箱停电顺序为；开关箱→分配电箱→总配电箱现场临时用电基础知识5、电线线路要求（1）电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械和介质腐蚀，埋地电缆路径应设方向标志。（2）电缆类型应根据敷设方式、环境条件选择，埋地敷设宜选用铠装电缆。（3）电缆直接埋地敷设的深度不应小于0.7m，并应在电缆近邻上、下、左、右侧均匀敷设不小于50mm厚的细沙，然后覆盖砖或混凝土板等硬质保护层。（4）埋地电缆在穿越建筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2.0米高到地下0.2米处，必须加设防护套管，防护套管内径不应小于电缆外径的1.5倍。现场临时用电基础知识5、电线线路要求电缆线路架空敷设电缆线路埋地敷设现场临时用电基础知识6、接地接零（1）在电力系统中，因运行需要的接地称为工作接地，阻值应小于4Ω。（2）因漏电保护需要，将电气设备正常情况下不带电的金属外壳和机械设备的金属构架接地，称为保护接地。阻值也应小于4Ω。（3）在中性点直接接地的电力系统中，为了保证接地的作用和效果，除在中性点处直接接地外，在中性线上的一处或多处再作接地，称为重复接地。重复接地不能少于三处，（始端、中间、末端），阻值应小于 10Ω。（4）防雷装置（避雷针）的接地，称为防雷接地，作防雷接地的电气设备，必须同时作重复接地。阻值应小于30Ω。结束语由于施工现场临时用电点多面广，用电安全潜在危险因素多,在临时用电管理中要从临电设计、实施、检查及整改全过程监控，做好临时用电的安全技术保障，不断加强安全用电知识的普及、培训，提高人员素质。既要注重电气安全设备、材料和人员的配备，又要抓好安全用电管理制度的实施，才能杜绝电气设备和人身事故的发生,保证工程建设项目的顺利完成。汇报完毕！谢谢大家！汇报人：渲模网
