2023盾构施工课之掘进篇企业施工安全管控PPT模板

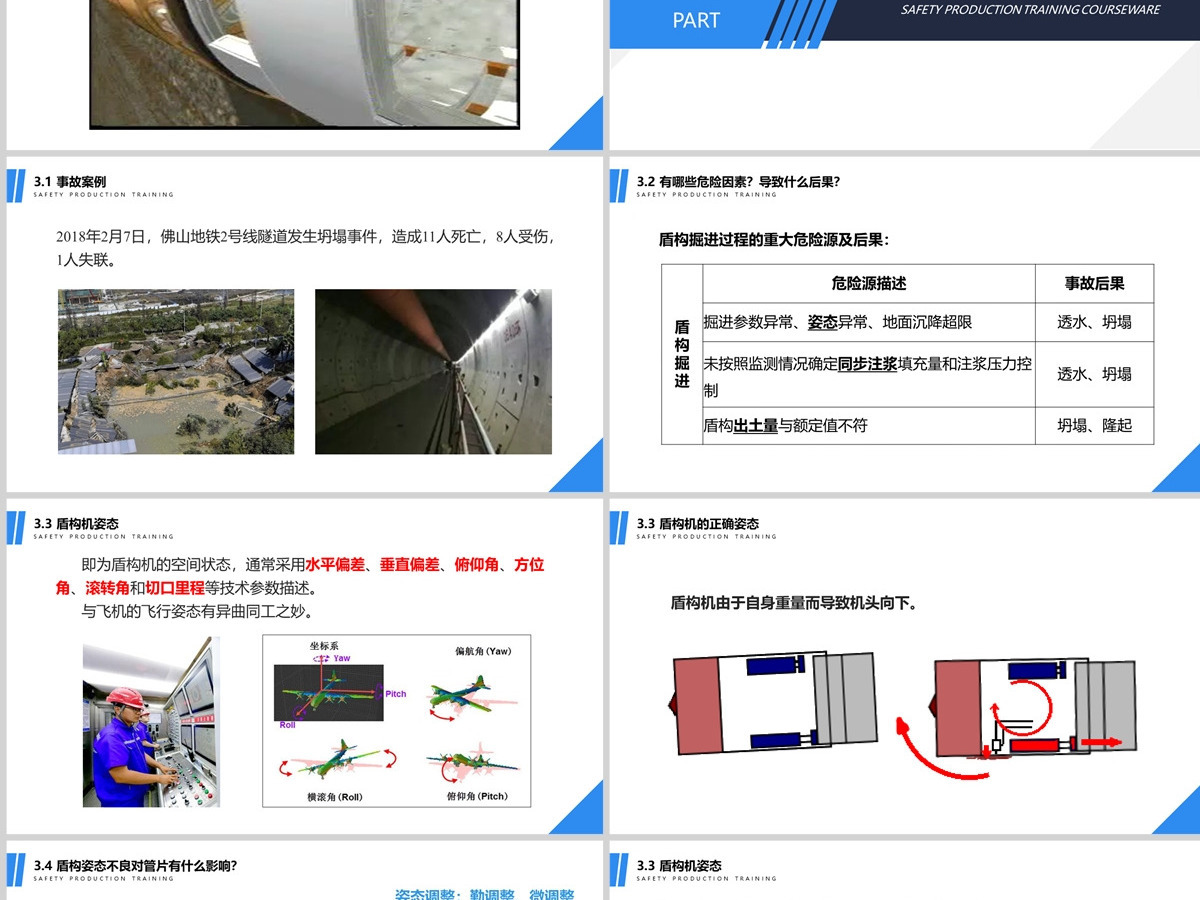

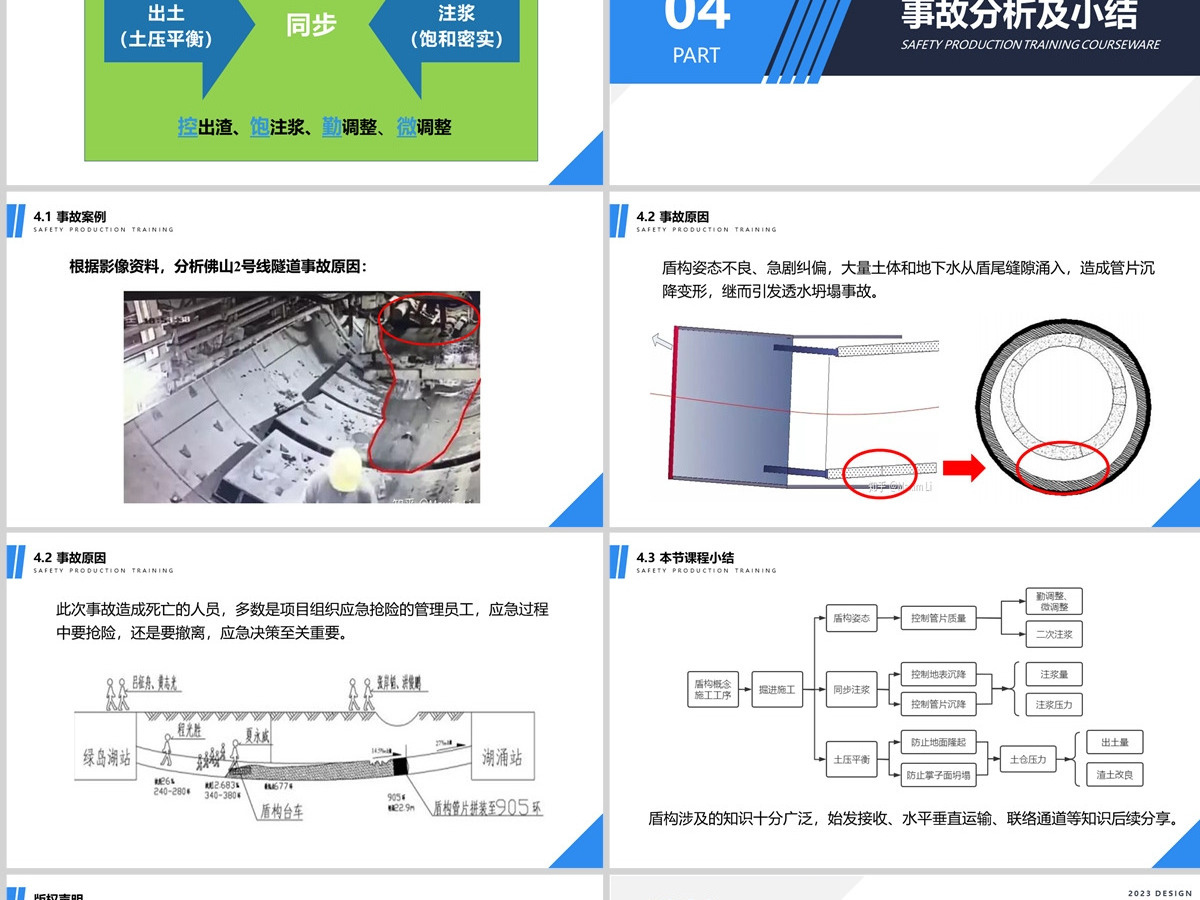

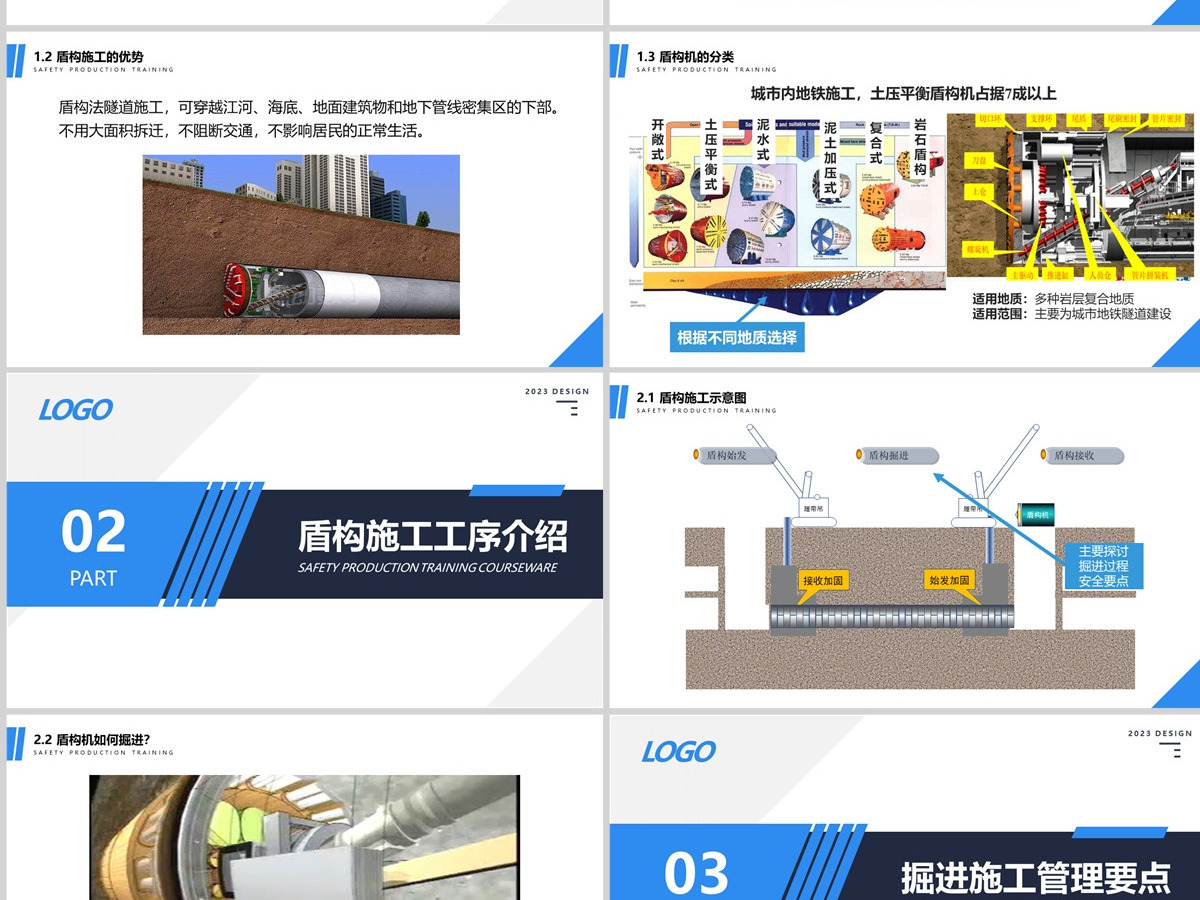

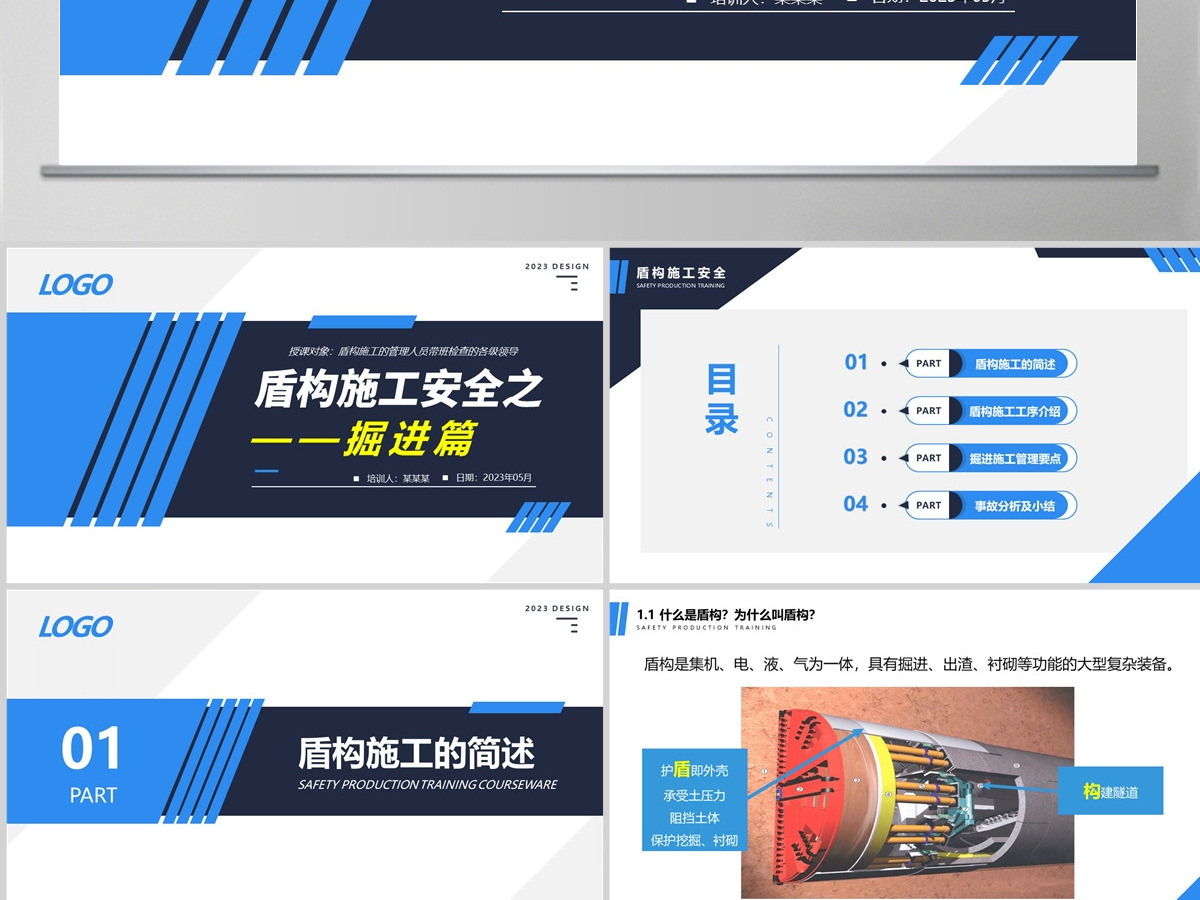

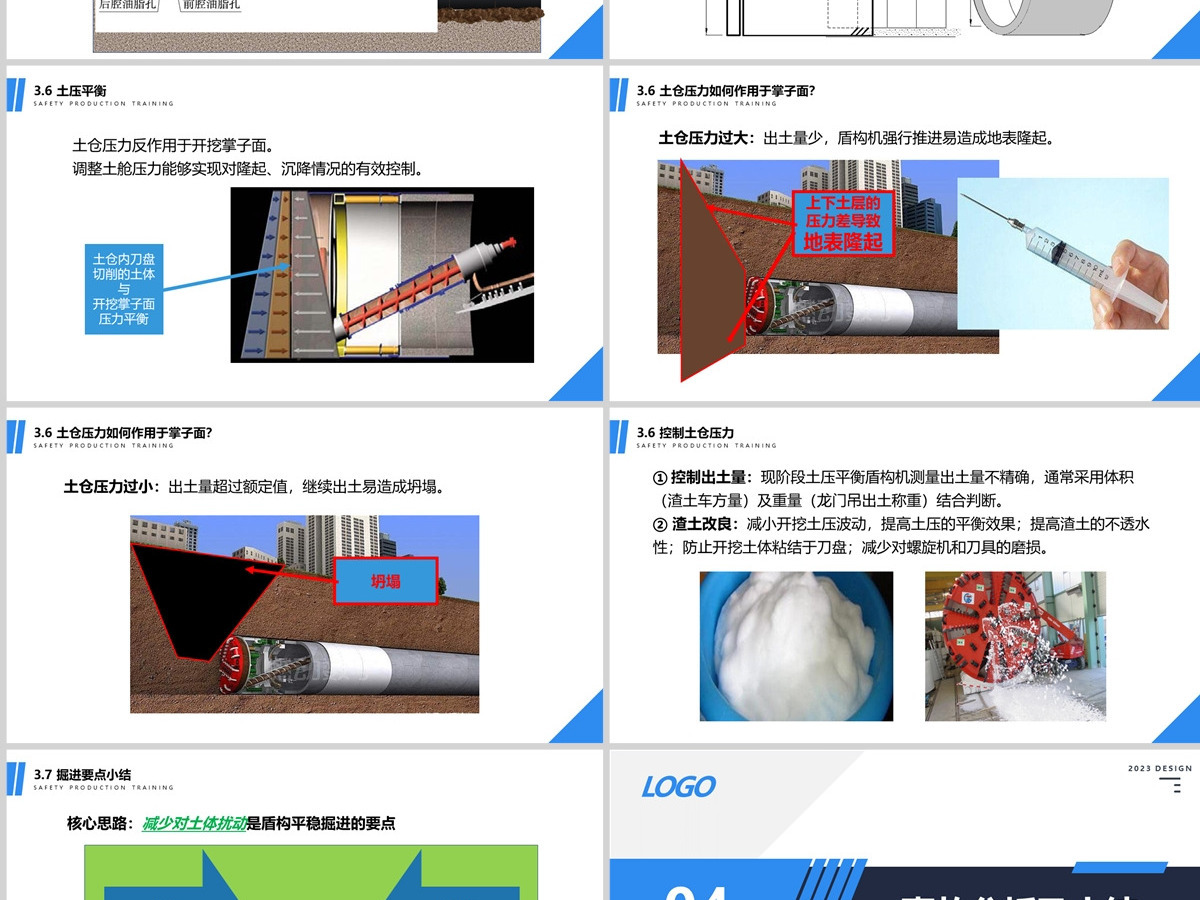

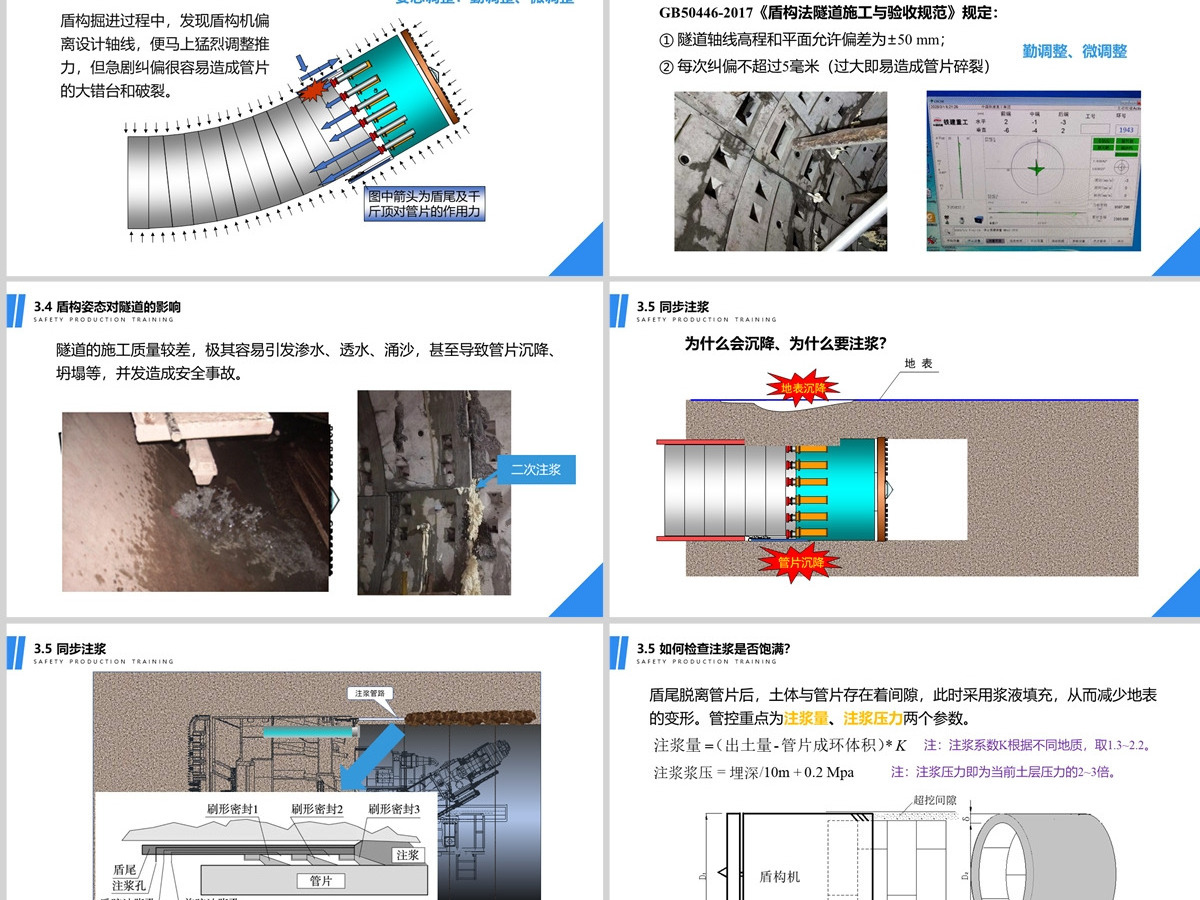

2023 DESIGNLOGO培训人：某某某日期：2023年05月盾构施工安全之——掘进篇授课对象：盾构施工的管理人员带班检查的各级领导盾构施工安全SAFETY PRODUCTION TRAINING01PART盾构施工的简述目录CONTENTS02PART盾构施工工序介绍03PART掘进施工管理要点 04PART事故分析及小结 2023 DESIGNLOGO盾构施工的简述SAFETY PRODUCTION TRAINING COURSEWARE01PART 护盾即外壳承受土压力阻挡土体保护挖掘、衬砌构建隧道盾构是集机、电、液、气为一体，具有掘进、出渣、衬砌等功能的大型复杂装备。1.1 什么是盾构？为什么叫盾构？SAFETY PRODUCTION TRAINING 盾构法隧道施工，可穿越江河、海底、地面建筑物和地下管线密集区的下部。不用大面积拆迁，不阻断交通，不影响居民的正常生活。1.2 盾构施工的优势SAFETY PRODUCTION TRAINING 开敞式土压平衡式泥水式泥土加压式复合式岩石盾构城市内地铁施工，土压平衡盾构机占据7成以上适用地质：多种岩层复合地质适用范围：主要为城市地铁隧道建设根据不同地质选择1.3 盾构机的分类SAFETY PRODUCTION TRAINING 2023 DESIGNLOGO盾构施工工序介绍SAFETY PRODUCTION TRAINING COURSEWARE02PART 始发加固接收加固履带吊履带吊盾构机盾构始发盾构掘进盾构接收主要探讨掘进过程安全要点2.1 盾构施工示意图SAFETY PRODUCTION TRAINING 2.2 盾构机如何掘进？SAFETY PRODUCTION TRAINING 2023 DESIGNLOGO掘进施工管理要点 SAFETY PRODUCTION TRAINING COURSEWARE03PART 2018年2月7日，佛山地铁2号线隧道发生坍塌事件，造成11人死亡，8人受伤，1人失联。3.1 事故案例SAFETY PRODUCTION TRAINING 盾构掘进过程的重大危险源及后果：盾构掘进危险源描述事故后果掘进参数异常、姿态异常、地面沉降超限透水、坍塌未按照监测情况确定同步注浆填充量和注浆压力控制透水、坍塌盾构出土量与额定值不符坍塌、隆起3.2 有哪些危险因素？导致什么后果？SAFETY PRODUCTION TRAINING 即为盾构机的空间状态，通常采用水平偏差、垂直偏差、俯仰角、方位角、滚转角和切口里程等技术参数描述。与飞机的飞行姿态有异曲同工之妙。3.3 盾构机姿态SAFETY PRODUCTION TRAINING 盾构机由于自身重量而导致机头向下。3.3 盾构机的正确姿态SAFETY PRODUCTION TRAINING 盾构掘进过程中，发现盾构机偏离设计轴线，便马上猛烈调整推力，但急剧纠偏很容易造成管片的大错台和破裂。图中箭头为盾尾及千斤顶对管片的作用力姿态调整：勤调整、微调整3.4 盾构姿态不良对管片有什么影响？SAFETY PRODUCTION TRAINING 勤调整、微调整GB50446-2017《盾构法隧道施工与验收规范》规定：① 隧道轴线高程和平面允许偏差为±50 mm；② 每次纠偏不超过5毫米（过大即易造成管片碎裂）3.3 盾构机姿态SAFETY PRODUCTION TRAINING 隧道的施工质量较差，极其容易引发渗水、透水、涌沙，甚至导致管片沉降、坍塌等，并发造成安全事故。二次注浆3.4 盾构姿态对隧道的影响SAFETY PRODUCTION TRAINING 地表地表沉降为什么会沉降、为什么要注浆？管片沉降3.5 同步注浆SAFETY PRODUCTION TRAINING 我注浆管路3.5 同步注浆SAFETY PRODUCTION TRAINING 盾尾脱离管片后，土体与管片存在着间隙，此时采用浆液填充，从而减少地表的变形。管控重点为注浆量、注浆压力两个参数。注：注浆系数K根据不同地质，取1.3~2.2。注：注浆压力即为当前土层压力的2~3倍。 3.5 如何检查注浆是否饱满？SAFETY PRODUCTION TRAINING 土仓压力反作用于开挖掌子面。调整土舱压力能够实现对隆起、沉降情况的有效控制。土仓内刀盘切削的土体与开挖掌子面压力平衡3.6 土压平衡SAFETY PRODUCTION TRAINING 上下土层的压力差导致地表隆起土仓压力过大：出土量少，盾构机强行推进易造成地表隆起。3.6 土仓压力如何作用于掌子面？SAFETY PRODUCTION TRAINING 坍塌土仓压力过小：出土量超过额定值，继续出土易造成坍塌。3.6 土仓压力如何作用于掌子面？SAFETY PRODUCTION TRAINING ① 控制出土量：现阶段土压平衡盾构机测量出土量不精确，通常采用体积（渣土车方量）及重量（龙门吊出土称重）结合判断。② 渣土改良：减小开挖土压波动，提高土压的平衡效果；提高渣土的不透水性；防止开挖土体粘结于刀盘；减少对螺旋机和刀具的磨损。3.6 控制土仓压力SAFETY PRODUCTION TRAINING 注浆（饱和密实）控出渣、饱注浆、勤调整、微调整出土（土压平衡）核心思路：减少对土体扰动是盾构平稳掘进的要点同步3.7 掘进要点小结SAFETY PRODUCTION TRAINING 2023 DESIGNLOGO事故分析及小结 SAFETY PRODUCTION TRAINING COURSEWARE04PART 根据影像资料，分析佛山2号线隧道事故原因： 4.1 事故案例SAFETY PRODUCTION TRAINING 盾构姿态不良、急剧纠偏，大量土体和地下水从盾尾缝隙涌入，造成管片沉降变形，继而引发透水坍塌事故。4.2 事故原因SAFETY PRODUCTION TRAINING 此次事故造成死亡的人员，多数是项目组织应急抢险的管理员工，应急过程中要抢险，还是要撤离，应急决策至关重要。4.2 事故原因SAFETY PRODUCTION TRAINING 盾构涉及的知识十分广泛，始发接收、水平垂直运输、联络通道等知识后续分享。4.3 本节课程小结SAFETY PRODUCTION TRAINING 版权声明SAFETY PRODUCTION TRAINING感谢您下载渲模网平台上提供的PPT作品，为了您和渲模网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！渲模网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿！1.在渲模网出售的PPT模板是免版税类（RF：Royalty-Free）正版受《中华人民共和国著作权法》和《世界版权公约》的保护，作品的所有权、版权和著作权归渲模网所有，您下载的是PPT模板素材的使用权。2.不得将渲模网的PPT模板、PPT素材，本身用于再出售，或者出租、出借、转让、分销、发布或者作为礼物供他人使用，不得转授权、出卖、转让本协议或者本协议中的权利。更多精品PPT模板：www.ixuanmo.com 2023 DESIGNLOGO授课结束! 敬请指导!
